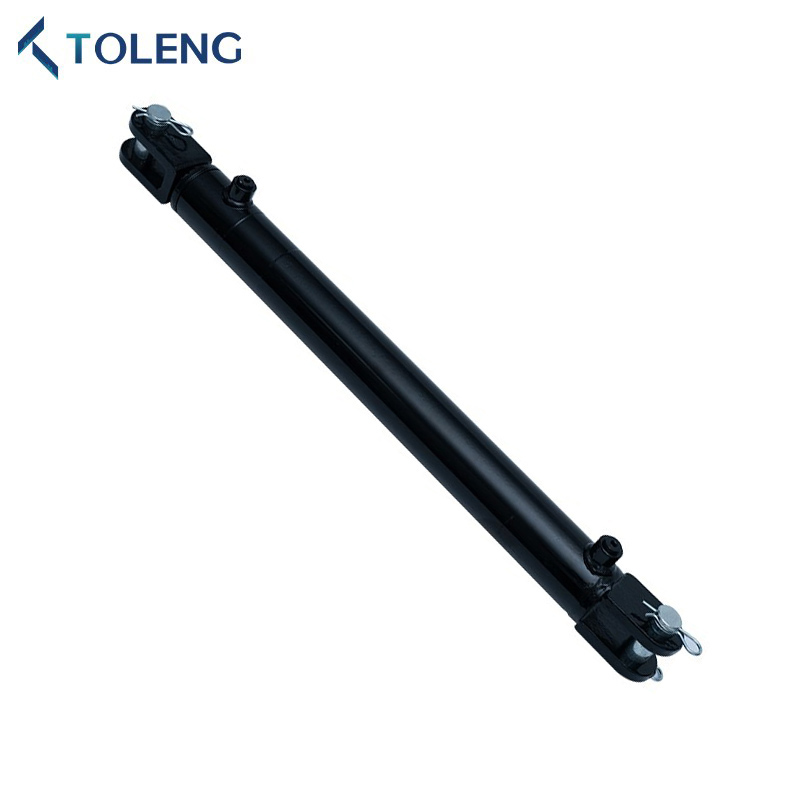

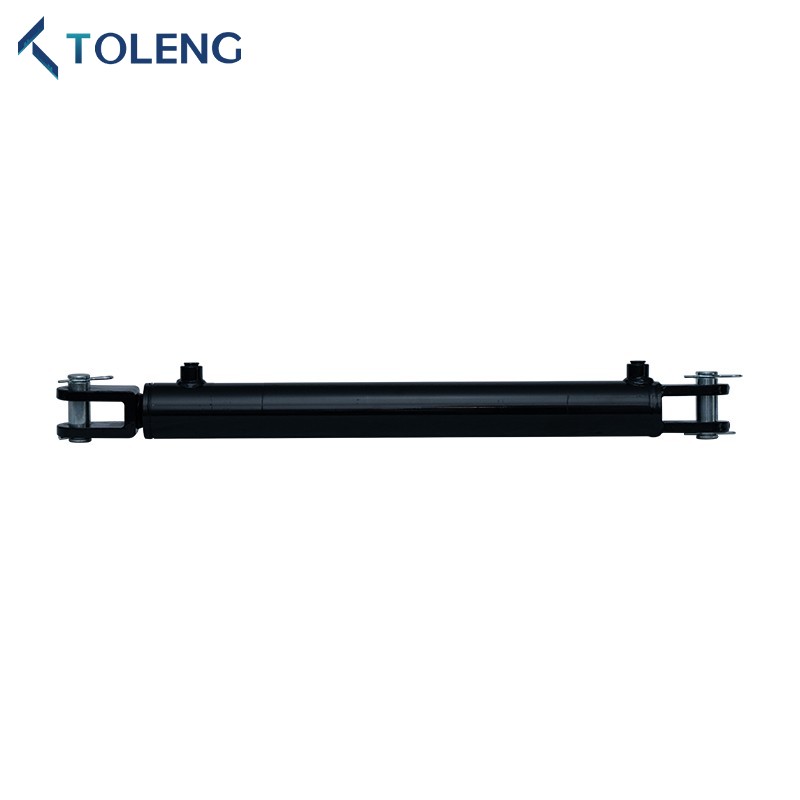

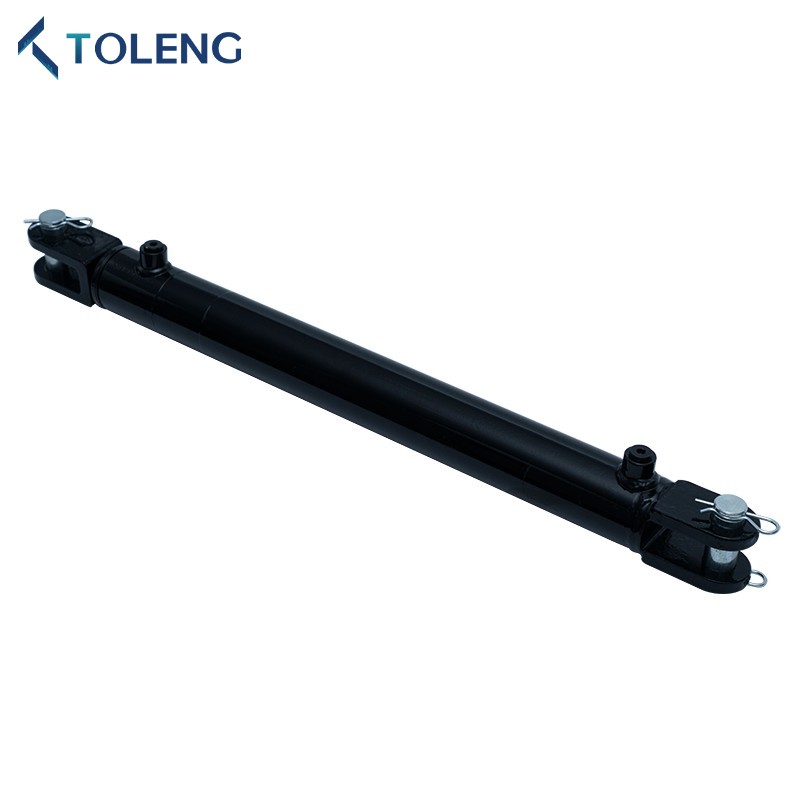

標準のWCLシリーズ溶接油圧シリンダー
Tolengは、中国の産業用途向けの油圧シリンダーの有名なサプライヤーです。当社のシリンダーは、あらゆる主要な業界標準を満たしており、リクエストに応じて他の仕様を利用できます。すべてのToleng標準WCLシリーズの溶接油圧シリンダーは、メンテナンス要件が低いために長く効率的なサービスを提供するように設計されており、製品の寿命を通じて高い生産性を保証します。
お問い合わせを送信
製品説明
Toleng Standard WCLシリーズの溶接油圧シリンダーは、さまざまな業界で独自の特定の要件を満たすように設計された特殊なコンポーネントです。精度と革新で作られ、並外れたパフォーマンスと信頼性を提供します。 Tolengの専門知識は、このシリンダーが型にはまらないアプリケーションによってもたらされる課題を克服するために設計されていることを保証します。
標準のWCLシリーズ油圧シリンダーは、簡単にインストールでき、高性能を示します。すべてのシリンダーは、業界の基準を超える厳格なテストを受け、最大の信頼性とパフォーマンスを保証します。さらに、それらは費用効率が高く、常に高い需要があります。
標準のWCLシリーズ油圧シリンダーは、簡単にインストールでき、高性能を示します。すべてのシリンダーは、業界の基準を超える厳格なテストを受け、最大の信頼性とパフォーマンスを保証します。さらに、それらは費用効率が高く、常に高い需要があります。
標準のWCLシリーズ溶接油圧シリンダー仕様
1.ワーキング圧力：3000 psi
2.rod：スチール、誘導硬化、クロムメッキ
3.ピストン：耐久性の向上のための延性鉄
4.チューブ：スチール、磨かれ、精度が終了しました
5.Gland：スレッド
6.ピン：鋼、亜鉛メッキ
7.シール：ハライト、アストン、ノック、DZなど。最高品質。カスタマイズ可能。
8.Paint：黒、緑、赤、黄色など。カスタムカラーが利用できます。
2.rod：スチール、誘導硬化、クロムメッキ
3.ピストン：耐久性の向上のための延性鉄
4.チューブ：スチール、磨かれ、精度が終了しました
5.Gland：スレッド
6.ピン：鋼、亜鉛メッキ
7.シール：ハライト、アストン、ノック、DZなど。最高品質。カスタマイズ可能。
8.Paint：黒、緑、赤、黄色など。カスタムカラーが利用できます。
標準のWCLシリーズ溶接油圧シリンダーの技術パラメーター
| 一部 番号 |
インサイダー 直径 |
アウトサイダー 直径 |
*a | B | C | D | *e | F | G | H | J | K | ロッド 直径 |
ポート |
| TWCL15- | 1.50 " | 2.00 " | 8.25」 | 1.62 " | 0.87 " | 1.37 " | 2.25 " | 1.37 " | 0.75 " | 0.76 " | 0.93 " | 1.87 " | 1.00 " | 3/8NPT |
| twcl20- | 2.00 " | 2.50 " | 10.25」 | 2.12 " | 1.12 " | 2.12 " | 3.12 " | 2.12 " | 1.00 " | 1.07 " | 1.00 " | 2.06 " | 1.25」 | 3/8NPT |
| TWCL25- | 2.50 " | 3.00 " | 10.25」 | 2.12 " | 1.12 " | 2.12 " | 3.12 " | 2.12 " | 1.00 " | 1.01 " | 0.81 " | 2.18 " | 1.50 " | 1/2NPT |
| TWCL30- | 3.00 " | 3.50 " | 10.25」 | 2.12 " | 1.12 " | 2.12 " | 3.12 " | 2.12 " | 1.00 " | 1.01 " | 0.81 " | 2.18 " | 1.50 " | 1/2NPT |
| TWCL35- | 3.50 " | 4.00 " | 10.25」 | 2.37 " | 1.12 " | 2.00 " | 3.12 " | 2.12 " | 1.00 " | 1.01 " | 0.93 " | 2.18 " | 1.75 " | 1/2NPT |
| TWCL40- | 4.00 " | 4.50 " | 10.25」 | 2.37 " | 1.12 " | 1.75 " | 3.12 " | 2.00 " | 1.00 " | 1.01 " | 1.06 " | 2.18 " | 2.00 " | 1/2NPT |
| TWCL50- | 5.00 " | 5.50 " | 13.00 " | 3.12 " | 1.62 " | 2.25 " | 3.62 " | 2.25 " | 1.50 " | 1.51 " | 1.37 " | 2.75 " | 2.50 " | 1/2NPT |
| *8 "ストロークの場合：*a = 12.25"（2 "から4"ボア） | ||||||||||||||
| *8 "ストロークの場合：*e = 5.12"（2 "から4"ボア） | ||||||||||||||
| *1.50 "から4.00"の場合：SAEポートが利用可能です | ||||||||||||||
| シール温度範囲：-30℃/+100℃（-22°F/+212°F） | ||||||||||||||
| シールの最大速度：3フィート/秒 | ||||||||||||||
| 最大収縮作業圧力= 3000psi | ||||||||||||||
| 溶接雌のClevisシリンダー | |||||||
| 部品番号 | ロッド 直径 |
ボア＆ 脳卒中 |
寸法 | ポートサイズ | ピン サイズ |
重さ （LBS |
|
| 撤回 | 拡張 | ||||||
| TWCL30-1504 | 1 | 1.5 "x4" | 14-1/4 " | 18-1/4 " | 3/8 npt | 3/4 | 8 |
| TWCL30-1506 | 1.5 "x6" | 16-1/4 " | 22-1/4 " | 9 | |||
| TWCL30-1508 | 1.5 "x8" | 18-1/4 " | 26-1/4 " | 11 | |||
| TWCL30-1510 | 1.5「x10」 | 20-1/4 " | 30-1/4 " | 12 | |||
| TWCL30-1512 | 1.5 "x12" | 22-1/4 " | 34-1/4 " | 13 | |||
| TWCL30-1514 | 1.5 "x14" | 24-1/4 " | 38-1/4 " | 14 | |||
| TWCL30-1516 | 1.5 "x16" | 26-1/4 " | 42-1/4 " | 15 | |||
| TWCL30-1518 | 1.5 "x18" | 28-1/4” | 46-1/4 " | 17 | |||
| TWCL30-1520 | 1.5 "x20" | 30-1/4 " | 50-1/4 " | 18 | |||
| TWCL30-1524 | 1.5 "x24" | 34-1/4 " | 58-1/4 " | 20 | |||
| TWCL30-2004 | 1-1/4 " | 2 "x4" | 14-1/4 " | 18-1/4 " | 3/8 npt | 1 " | 14 |
| TWCL30-2006 | 2 "x6" | 16-1/4” | 22-1/4 " | 16 | |||
| TWCL30-2008 | 2 "x8" | 18-1/4 " | 26-1/4 " | 18 | |||
| TWCL30-2010 | 2「x10」 | 20-1/4 " | 30-1/4 " | 19 | |||
| TWCL30-2012 | 2 "x12" | 22-1/4 " | 34-1/4 " | 21 | |||
| TWCL30-2014 | 2 "x14" | 24-1/4 " | 38-1/4 " | 23 | |||
| TWCL30-2016 | 2 "x16" | 26-1/4 " | 42-1/4 " | 25 | |||
| TWCL30-2018 | 2 "x18" | 28-1/4 " | 46-1/4 " | 26 | |||
| TWCL30-2020 | 2 "x20" | 30-1/4 " | 50-1/4 " | 28 | |||
| TWCL30-2024 | 2 "x24" | 34-1/4 " | 58-1/4 " | 31 | |||
| TWCL30-2028 | 2 "x28" | 38-1/4 " | 66-1/4 " | 35 | |||
| TWCL30-2030 | 2 "x30" | 40-1/4 " | 70-1/4 " | 36 | |||
| TWCL30-2032 | 2 "x32" | 42-1/4 " | 74-1/4 " | 38 | |||
| TWCL30-2034 | 2 "x34" | 44-1/4 " | 78-1/4 " | 40 | |||
| TWCL30-2036 | 2 "x36" | 46-1/4 " | 82-1/4 " | 42 | |||
| TWCL30-2040 | 2 "x40" | 50-1/4 " | 90-1/4 " | 45 | |||
| TWCL30-2048 | 2 "x48" | 58-1/4 " | 106-1/4 " | 52 | |||
| TWCL30-2504 | 1-1/2 " | 2.5 "x4" | 14-1/4 " | 18-1/4 " | 1/2 npt | 1 " | 18 |
| TWCL30-2506 | 2.5 "x6" | 16-1/4 " | 22-1/4 " | 20 | |||
| TWCL30-2508 | 2.5 "x8" | 18-1/4 " | 26-1/4 " | 24 | |||
| TWCL30-2510 | 2.5「x10」 | 20-1/4 " | 30-1/4 " | 25 | |||
| TWCL30-2512 | 2.5 "x12" | 22-1/4 " | 34-1/4 " | 27 | |||
| TWCL30-2514 | 2.5 "x14" | 24-1/4 " | 38-1/4 " | 29 | |||
| TWCL30-2516 | 2.5 "x16" | 26-1/4 " | 42-1/4 " | 32 | |||
| TWCL30-2518 | 2.5 "x18" | 28-1/4 " | 46-1/4 " | 34 | |||
| TWCL30-2520 | 2.5 "x20" | 30-1/4 " | 50-1/4 " | 36 | |||
| TWCL30-2524 | 2.5 "x24" | 34-1/4 " | 58-1/4 " | 40 | |||
| TWCL30-2528 | 2.5 "x28" | 38-1/4 " | 66-1/4 " | 45 | |||
| TWCL30-2530 | 2.5 "x30" | 40-1/4 " | 70-1/4 " | 47 | |||
| TWCL30-2532 | 2.5 "x32" | 42-1/4 " | 74-1/4 " | 49 | |||
| TWCL30-2534 | 2.5 "x34" | 44-1/4” | 78-1/4 " | 52 | |||
| TWCL30-2536 | 2.5 "x36" | 46-1/4 " | 82-1/4 " | 54 | |||
| TWCL30-2540 | 2.5 "x40" | 50-1/4 " | 90-1/4 " | 58 | |||
| TWCL30-2548 | 2.5 "x48" | 58-1/4 " | 106-1/4 " | 67 | |||
| 溶接雌のClevis Cylind er | |||||||
| 部品番号 | ロッド 直径 |
ボア＆ 脳卒中 |
寸法 | ポートサイズ | ピン サイズ |
重さ （LBS） |
|
| 撤回 | 拡張 | ||||||
| TWCL30-3004 | 1-1/2 " | 3 "x4" | 14-1/4 " | 18-1/4 " | 1/2NPT | 1 " | 22 |
| TWCL30-3006 | 3 "x6" | 16-1/4 " | 22-1/4 " | 24 | |||
| TWCL30-3008 | 3 "x8" | 18-1/4 " | 26-1/4 " | 27 | |||
| TWCL30-3010 | 3「x10」 | 20-1/4 " | 30-1/4 " | 29 | |||
| TWCL30-3012 | 3 "x12" | 22-1/4 " | 34-1/4 " | 31 | |||
| TWCL30-3014 | 3 "x14" | 24-1/4 " | 38-1/4 " | 34 | |||
| TWCL30-3016 | 3 "x16" | 26-1/4 " | 42-1/4 " | 36 | |||
| TWCL30-3018 | 3 "x18" | 28-1/4 " | 46-1/4 " | 39 | |||
| TWCL30-3020 | 3 "x20" | 30-1/4 " | 50-1/4 " | 41 | |||
| TWCL30-3024 | 3 "x24" | 34-1/4 " | 58-1/4 " | 46 | |||
| TWCL30-3028 | 3 "x28" | 38-1/4 " | 66-1/4 " | 51 | |||
| TWCL30-3030 | 3 "x30" | 40-1/4 " | 70-1/4 " | 53 | |||
| TWCL30-3032 | 3 "x32" | 42-1/4 " | 74-1/4 " | 56 | |||
| TWCL30-3034 | 3 "x34" | 44-1/4 " | 78-1/4 " | 58 | |||
| TWCL30-3036 | 3 "x36" | 46-1/4 " | 82-1/4 " | 61 | |||
| TWCL30-3040 | 3 "x40" | 50-1/4 " | 90-1/4 " | 66 | |||
| TWCL30-3048 | 3 "x48" | 58-1/4 " | 106-1/4 " | 75 | |||
| TWCL30-3504 | 1-3/4 " | 3.5 "x4" | 14-1/4 " | 18-1/4 " | 1/2NPT | 1 " | 27 |
| TWCL30-3506 | 3.5 "x6" | 16-1/4 " | 22-1/4 " | 30 | |||
| TWCL30-3508 | 3.5 "x8" | 18-1/4 " | 26-1/4 " | 35 | |||
| TWCL30-3510 | 3.5 "x10" | 20-1/4 " | 30-1/4 " | 36 | |||
| TWCL30-3512 | 3.5 "x12" | 22-1/4 " | 34-1/4 " | 39 | |||
| TWCL30-3514 | 3.5 "x14" | 24-1/4 " | 38-1/4 " | 42 | |||
| TWCL30-3516 | 3.5 "x16" | 26-1/4 " | 42-1/4 " | 46 | |||
| TWCL30-3518 | 3.5 "x18" | 28-1/4 " | 46-1/4 " | 49 | |||
| TWCL30-3520 | 3.5 "x20" | 30-1/4 " | 50-1/4 " | 52 | |||
| TWCL30-3524 | 3.5 "x24" | 34-1/4 " | 58-1/4 " | 58 | |||
| TWCL30-3528 | 3.5 "x28" | 38-1/4 " | 66-1/4 " | 64 | |||
| TWCL30-3530 | 3.5 "x30" | 40-1/4 " | 70-1/4 " | 67 | |||
| TWCL30-3532 | 3.5 "x32" | 42-1/4 " | 74-1/4 " | 70 | |||
| TWCL30-3534 | 3.5 "x34" | 44-1/4 " | 78-1/4 " | 73 | |||
| TWCL30-3536 | 3.5 "x36" | 46-1/4 " | 82-1/4 " | 76 | |||
| TWCL30-3540 | 3.5 "x40" | 50-1/4 " | 90-1/4 " | 82 | |||
| TWCL30-3548 | 3.5 "x48" | 58-1/4 " | 106-1/4 " | 94 | |||
| 溶接雌のClevisシリンダー | |||||||
| 部品番号 | ロッド 直径 |
ボア＆ 脳卒中 |
寸法 | ポートサイズ | ピン サイズ |
重さ （LBS） |
|
| 撤回 | 拡張 | ||||||
| TWCL30-4004 | 2 " | 4.0 "x4" | 14-1/4 " | 18-1/4 " | 1/2NPT | 1 " | 33 |
| TWCL30-4006 | 4.0 "x6" | 16-1/4 " | 22-1/4 " | 37 | |||
| TWCL30-4008 | 4.0 "x8" | 18-1/4 " | 26-1/4 " | 42 | |||
| TWCL30-4010 | 4.0「x10」 | 20-1/4 " | 30-1/4 " | 44 | |||
| TWCL30-4012 | 4.0 "x12" | 22-1/4 " | 34-1/4 " | 48 | |||
| TWCL30-4014 | 4.0 "x14" | 24-1/4 " | 38-1/4 " | 52 | |||
| TWCL30-4016 | 4.0 "x16" | 26-1/4 " | 42-1/4 " | 55 | |||
| TWCL30-4018 | 4.0 "x18" | 28-1/4 " | 46-1/4 " | 59 | |||
| TWCL30-4020 | 4.0 "x20" | 30-1/4インチ | 50-1/4 " | 63 | |||
| TWCL30-4024 | 4.0 "x24" | 34-1/4 " | 58-1/4 " | 70 | |||
| TWCL30-4028 | 4.0 "x28" | 38-1/4 " | 66-1/4 " | 77 | |||
| TWCL30-4030 | 4.0 "x30" | 40-1/4 " | 70-1/4 " | 81 | |||
| TWCL30-4032 | 4.0 "x32" | 42-1/4 " | 74-1/4 " | 85 | |||
| TWCL30-4034 | 4.0 "x34" | 44-1/4 " | 78-1/4 " | 89 | |||
| TWCL30-4036 | 4.0 "x36" | 46-1/4 " | 82-1/4 " | 92 | |||
| TWCL30-4040 | 4.0 "x40" | 50-1/4 " | 90-1/4 " | 100 | |||
| TWCL30-4048 | 4.0 "x48" | 58-1/4 " | 106-1/4 " | 114 | |||
| TWCL30-5004 | 2-1/2 " | 5.0 "x4" | 16-1/4 " | 20-1/4 " | 1/2NPT | 1 " | 64 |
| TWCL30-5006 | 5.0 "x6" | 18-1/4 " | 24-1/4 " | 69 | |||
| TWCL30-5008 | 5.0 "x8" | 20-1/4インチ | 28-1/4 " | 74 | |||
| TWCL30-5010 | 5.0「x10」 | 22-1/4 " | 32-1/4 " | 79 | |||
| TWCL30-5012 | 5.0 "x12" | 24-1/4 " | 36-1/4 " | 84 | |||
| TWCL30-5014 | 5.0 "x14" | 26-1/4 " | 40-1/4 " | 89 | |||
| TWCL30-5016 | 5.0 "x16" | 28-1/4 " | 42-1/4 " | 95 | |||
| TWCL30-5018 | 5.0 "x18" | 30-1/4 " | 48-1/4 " | 100 | |||
| TWCL30-5020 | 5.0 "x20" | 32-1/4 " | 52-1/4 " | 105 | |||
| TWCL30-5024 | 5.0 "x24" | 36-1/4 " | 60-1/4 " | 115 | |||
| TWCL30-5028 | 5.0 "x28" | 40-1/4 " | 68-1/4 " | 125 | |||
| TWCL30-5030 | 5.0 "x30" | 42-1/4 " | 72-1/4 " | 130 | |||
| TWCL30-5032 | 5.0 "x32" | 44-1/4 " | 76-1/4 " | 136 | |||
| TWCL30-5034 | 5.0 "x34" | 46-1/4 " | 80-1/4 " | 141 | |||
| TWCL30-5036 | 5.0 "x36" | 48-1/4 " | 84-1/4 " | 146 | |||
| TWCL30-5040 | 5.0 "x40" | 52-1/4 " | 92-1/4 " | 156 | |||
| TWCL30-5048 | 5.0 "x48" | 60-1/4 " | 108-1/4 " | 177 | |||
標準のWCLシリーズ溶接油圧シリンダーの詳細
